アンカーウインドラスとは何ですか?なぜすべての本格的なボートにアンカーウインドラスが必要なのでしょうか?

アン アンカー巻き上げ機 船舶の船首に取り付けられた機械式または電気機械式の装置で、錨とそのチェーンの上げ下げを自動化します。水深 15 フィートを超える深さに定期的に停泊する船舶にとって、これは贅沢品ではなく必需品です。これがなければ、重いアンカーとチェーンを手で回収するには 15 ～ 30 分の骨の折れる作業が必要になります。 アンカー巻き上げ機 ボタンを押すだけで同じタスクを 3 分以内に完了します。

このガイドには、知っておくべきことがすべて記載されています アンカー巻き上げ機es : どのように機能するか、さまざまな容器にどのタイプが適しているか、正しいものを選択する方法、設置に関する考慮事項、メンテナンスのヒント、最もよくある質問への回答。

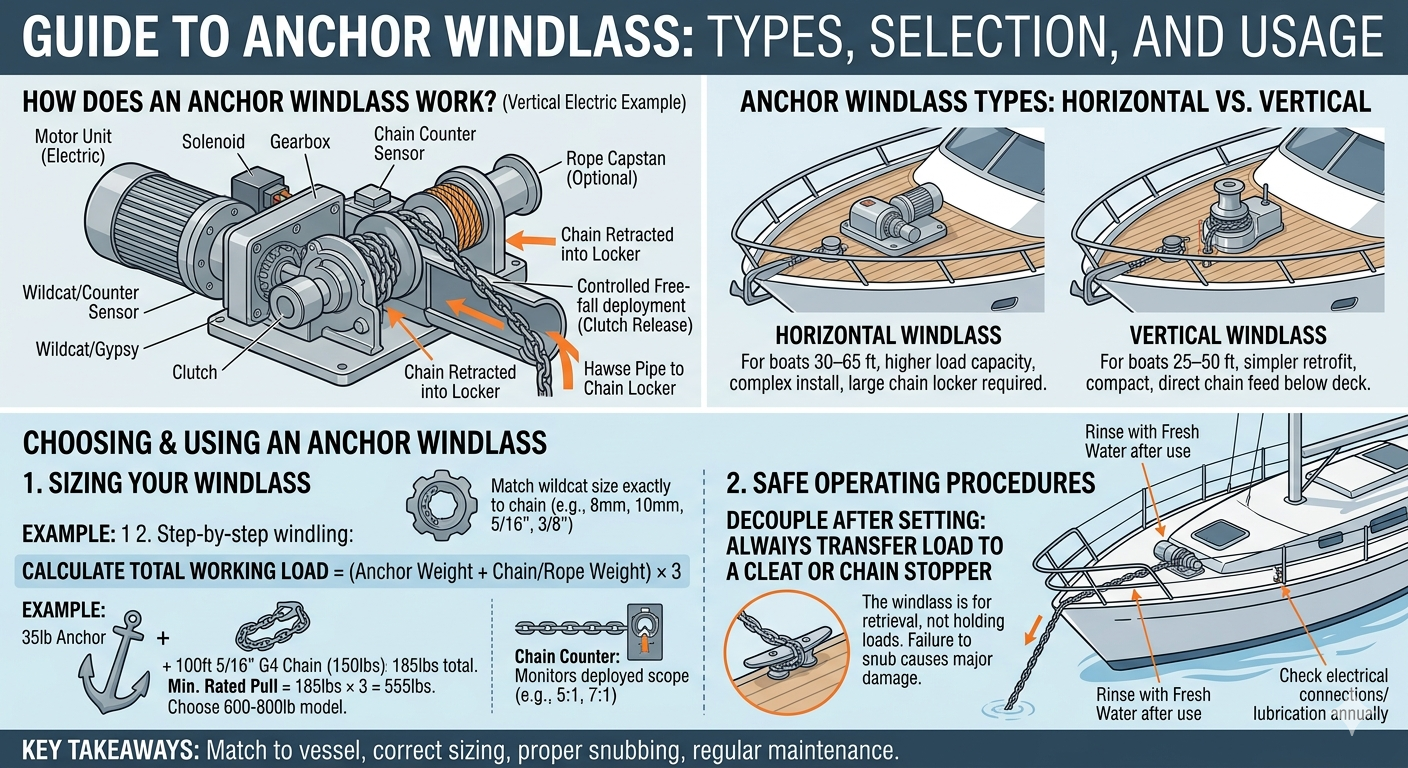

アンカーウインドラスはどのように機能しますか?

アン アンカー巻き上げ機 ドラム（と呼ばれる）を使用して作業します。 ヤマネコ または ジプシー ）電気モーター、油圧モーター、または手動操作によって駆動され、アンカーチェーンリンクまたはロープを掴みます。コアコンポーネントは単純ですが、船舶のアンカーシステムに正しく適合させる必要があります。

• モーターユニット — ドラムを駆動する電気 (12V または 24V DC) または油圧電源。
• ヤマネコ/ジプシー — 特定のチェーンのグレードとサイズ (G4、G7、8mm、10mm など) をグリップするサイズの歯付きドラム。
• キャプスタン（オプション） — ドックラインまたはロープライドを取り扱うための垂直ドラム。
• クラッチ機構 — モーターを作動させずにアンカーを自由落下で展開できます。
• チェーンカウンター — 正確なスコープ計算のためにデプロイされたチェーンの量を追跡します。

オペレーターが (デッキ ボタン、ヘルム リモコン、またはフット スイッチを介して) ウィンドラスを作動させると、モーターがワイルドキャットを回転させ、チェーン リンクと係合し、チェーン ロッカーにチェーン リンクを引き込むか、船首の上に送り出します。

アンカーウインドラスの種類: あなたの船舶にはどれが適していますか?

右 アンカー巻き上げ機 タイプは主にボートのサイズ、デッキのレイアウト、アンカー システムの重量、および利用可能な電力によって異なります。考慮すべき主なカテゴリは 4 つあります。

1. 水平アンカーウィンドラス

あ 水平アンカー巻き上げ機 デッキと同一面に取り付けられ、ドラムが水平軸上で動作します。通常、モーターはデッキの下に隠されているため、デッキの乱雑さが軽減され、ウィンドラスのプロファイルが低くなります。乾舷の低いヨットやデッキの美しさが重要な船舶に最適です。チェーンはドラムの上を水平に走り、ホースパイプを通って下のチェーンロッカーに落ちます。横型モデルは一般に耐荷重が高く、30 ～ 60 フィートの船舶に適しています。

2. 垂直アンカーウィンドラス

あ 垂直アンカーウインドラス デッキ上に突き出た垂直方向のドラム (キャプスタン) を備えています。モーターアセンブリ全体がデッキの下に取り付けられ、コンパクトなキャプスタンヘッドのみが見えます。チェーンはチェーン ロッカーに真っすぐに送り込まれるため、垂直ウィンドラスは、チェーン ロッカーが船首の真下にあるパワーボートでは特に効果的です。改修による取り付けが容易で、水深 25 ～ 50 フィートの船舶で人気があります。

3. 電動アンカーウインドラス

レクリエーションマリンの大部分は アンカー巻き上げ機es 現在販売されているものは電気式で、船のバッテリーバンクからの DC 12V または 24V で動作します。電動ウィンドラスは取り付けが簡単で、応答性が高く、広くサポートされています。 45 フィート未満の船舶の場合、12V システムが一般的です。大型の容器では、半分の消費電流で同等の電力を供給できる 24V システムのメリットが得られ、ワイヤ サイズの要件と熱の蓄積が軽減されます。一般的な電気モデルはピーク負荷時に 60 ～ 250 アンペアを消費するため、堅牢なバッテリー バンクと適切なサイズのケーブル (多くの場合 2/0 あWG 以上) が不可欠です。

4. 油圧アンカーウィンドラス

あ 油圧アンカー巻き上げ機 船舶の油圧システム (通常、ステアリング、バウスラスター、またはその他の機器と共有) から動力を引き出します。油圧モデルは優れた出力と耐久性を備え、長時間使用しても熱がほとんど蓄積せず、60 フィートを超える船舶や商用作業船に標準装備されています。その代償として、設置がより複雑になり、既存または専用の油圧回路が必要になります。

アンchor Windlass Comparison: Horizontal vs. Vertical vs. Electric vs. Hydraulic

表 1: 船舶のサイズ、動力源、容量、コストごとのアンカーウィンドラスのタイプの並べて比較。

適切なアンカーウインドラスの選び方: 主要なサイズ決定基準

正しいものを選択する アンカー巻き上げ機 システムの総使用荷重、つまり巻き上げ機が回収する必要があるアンカー、チェーン、シャックルの合計重量を計算することから始まります。経験則として、 定格使用荷重はグランドタックルの総重量の少なくとも 3 倍 .

段階的なサイジングガイド

1. アンカーの重さを量る — 一般的なサイズ: 15 ポンド (25 フィート ボート)、35 ポンド (35 フィート ボート)、66 ポンド (45 フィート ボート)。
2. チェーン重量の計算 — 5/16 インチ G4 チェーンの重量は約 1.5 ポンド/フィート、3/8 インチ G4 チェーンの重量は約 2.2 ポンド/フィートです。 100 フィートの 3/8 インチ チェーンの場合、220 ポンドになります。
3. あdd shackle and swivel weight — 通常は 2 ～ 5 ポンド。
4. 3を掛ける — これにより、最小ウィンドラス定格牽引力が得られます。
5. ワイルドキャットの互換性を確認する — ウィンドラスのワイルドキャットのサイズ (例: 8mm、10mm、5/16 インチ、3/8 インチ) をチェーンのグレードと直径に正確に合わせます。
6. 電圧とケーブルの配線を確認してください — バッテリーから巻き上げ機までのケーブルが長いと抵抗が増加します。ケーブルのサイズはそれに応じて調整してください (電圧降下は 3% を超えてはなりません)。

例: あ 40-foot sailboat with a 44 lb anchor 150 ft of 3/8" G4 chain (330 lbs) 3 lbs of hardware = 377 lbs total. Minimum windlass rating: 377 × 3 = 1,131ポンド 。 1,200 ～ 1,500 ポンドのモデルが適切です。

アンchor Windlass Installation: What You Need to Know

適切な アンカー巻き上げ機 installation これはパフォーマンスと安全性の両方にとって非常に重要です。取り付けが不十分なウィンドラスは負荷がかかると故障したり、デッキ構造が損傷したりする可能性があります。最も重要な考慮事項は次のとおりです。

構造的取り付け

ウィンドラスは船首デッキの補強領域にボルトで固定する必要があり、多くの場合、下側に 1/4 インチのアルミニウムまたはステンレス鋼のバッキング プレートが必要です。非強化グラスファイバーのみにウィンドラスを取り付けないでください。大きなワッシャー付きのステンレス鋼の通しボルト (最小 3/8 インチ) がバッキング プレート全体に荷重を分散します。

電気配線

電気 アンカー巻き上げ機es 大電流が流れます。多くの場合、ピークで 100 ～ 250 アンペアです。専用の回路ブレーカーまたはウィンドラスの最大引き込みをわずかに超える定格の回路ブレーカー/ヒューズを備えた、正しい定格の船舶グレードの錫メッキ銅ケーブルを使用してください。一般的な 1,000 W、12 V の巻き上げ機には、連続動作時に約 85 アンペア、停止時には最大 150 アンペアが必要です。通常、20 フィートの配線では 2/0 AWG (またはそれ以上) のケーブルが指定されます。緊急遮断用に、バッテリーには必ず手動サーキットブレーカーを設置してください。

チェーンロッカーの設計

チェーンは、山に積もったり、詰まったりすることなく、ウィンドラス ワイルドキャットからチェーン ロッカーに自由に送り込む必要があります。ロッカーは、自然に積み重ねられるスペースを備え、フルチェーンライドを収容できる十分な大きさである必要があります。ドレンホールは、重量の増加とチェーンの腐食を引き起こす水の蓄積を防ぎます。一部の設置には、チェーンに手動でアクセスするための取り外し可能なプラグを備えたチェーン パイプが含まれています。

アンchor Windlass Maintenance: Extending the Life of Your Equipment

定期的なメンテナンスで快適な状態を保ちます アンカー巻き上げ機 10 ～ 20 年間安定して動作します。海洋環境における巻き上げ機の故障の主な原因は放置です。

毎月の小切手

• 海水で使用した後は、ヤマネコ、ドラム缶、および露出した表面を真水で洗い流してください。
• チェーンの伸び、腐食、リンクの亀裂を検査し、10% を超える伸びが見られるリンクは交換します。
• クラッチの接続を確認し、ブレーキ/ドラムが手動の張力で保持されていることを確認します。
• すべての電気接続がしっかりしていて、腐食がなく、適切に密閉されていることを確認してください。

アンnual Service

• ジプシー/ワイルドキャットのハウジングを分解し、ベアリングに防水マリン グリースを再塗布します。
• モーター ブラシを点検します (ブラシ付きモデルの場合) — 摩耗が元の長さの 1/4 未満になったら交換します。
• すべての取り付けボルトの腐食と適切なトルクを確認してください。
• ソレノイドとコンタクタをテストします。穴がある場合は接触面をきれいにしてください。
• すべての可動ステンレスコンポーネントをすすぎ、腐食防止剤 (ラノリンベースの製品など) で再潤滑します。

チェーンロードとロープロード: ウィンドラスに必要なもの

最もモダンな アンカー巻き上げ機es 主に以下のために設計されています 鎖に乗った ただし、多くのモデルには、ハンドル用に別個のドラムまたはロープ キャプスタンが含まれています。 ロープに乗った または a combination (chain-rope) system. Here's a quick comparison of what each rode type requires from your windlass:

表 2: アンカーロッドのタイプとそのウィンドラスの互換性要件の比較。

アンカー ウィンドラスを安全に使用する: 範囲、読み込み、ベスト プラクティス

アン アンカー巻き上げ機 は取得および展開ツールです。 そうではない 耐荷重係留装置。アンカーを設定したら、ウインドラスを装填する前に、必ずチェーンを専用のバウクリートまたはチェーンストッパーに固定してください。ボートを錨に保持するためにウインドラスのドラムに依存すると、モーターとギアボックスに多大なストレスがかかり、ユニットがすぐに破損する可能性があります。

• チェーンストッパーまたはボウクリートを使用する — アンカーを展開した後、チェーンをクリートに締め付けます。帆や動力負荷の下では、巻き上げ機は何も保持しません。
• 制御されたバーストで導入する — 浅瀬での自由落下展開にはクラッチを使用します。アンカーにチェーンが重なるのを防ぐために、水深が深い場所ではパワーアウトモードを使用してください。
• モーターを 2 ～ 3 分以上連続して回転させないでください。 — 過熱を防ぐため、回収サイクルの間に冷却を許可します (ほとんどの電動巻き上げ機は連続使用ではなく、断続的な使用に定格されています)。
• 少なくとも 5:1 のスコープを維持する — 穏やかな状況では、5:1 (チェーンの長さ対水深) が最小値です。 20 ノットを超える風では 7:1 が推奨されます。
• 常にヤマネコに手を近づけないでください — チェーンが走ると指が瞬時に切断される可能性があります。操作中はフットスイッチまたはリモコンのみを使用してください。

アンカー ウインドラスの一般的な問題とその解決方法

手入れが行き届いていても アンカー巻き上げ機es 時折問題に遭遇します。最も一般的な問題とその解決策は次のとおりです。

表 3: アンカー ウィンドラスの一般的な問題、その原因、および推奨される解決策。

アンカーウインドラスに関するよくある質問

結論: アンカーウィンドラスには投資する価値がありますか?

あbsolutely — and for any boater anchoring regularly in more than 15 feet of water with a chain rode, an アンカー巻き上げ機 入手可能なアップグレードの中で最も価値の高いものの 1 つです。 200 フィートのチェーンとアンカー (合計 250 ～ 400 ポンド) を手作業で運ぶ場合と、ボタンを押して 90 秒以内に同じものを回収する場合とでは、身体的負担、乗組員の安全性、およびアンカー固定の効率の点で大きな違いがあります。

最大限の価値を得る鍵となるのは、適切なサイジング、正しい設置、ワイルドキャットとチェーンの仕様の一致、および一貫したメンテナンスです。過負荷になると、サイズが小さい巻き上げ機は故障します。適切なサイズのユニットを定期的に洗浄し、メンテナンスすれば、何十年にもわたって確実に使用できます。

既存の船をアップグレードする場合でも、新しい船に艤装する場合でも、時間をかけて地上タックルの総重量を計算し、正しい重量を選択してください。 アンカー巻き上げ機 タイプ (水平か垂直か、電動か油圧か) を確認し、ワイルドキャットとチェーンの互換性を確認し、電気設備の設置を慎重に計画します。正しく完了しました、あなたの アンカー巻き上げ機 船上で最も信頼でき、高く評価される機器の 1 つとなります。
